PTA-TCY-200

等离子熔覆

    技术原理

    微束等离子堆焊又称等离子熔覆技术,它是以微束等离子弧作为热源,采用合金粉末作填充金属,将合金粉末与基体表面一起加热熔化形成合金层的一种堆焊工艺方法。PTA-TCY-200型等离子堆焊设备是我公司最新研制的用于维修与再制造的新设备。其工作原理是当接通电源高频电路时,在焊枪阴极(钨极)与阳极(喷嘴)之间就会放电产生火花,当有气体(氩气)进入等离子喷枪时,气体被电离形成等离子体,高频放电即可引燃电弧(维弧);再继续接通电源主电路后,电弧就会转移到焊枪阴极(钨极)与工件(阳极)之间,形成等离子体主电弧,电弧经喷嘴孔道压缩后形成温度高、能量集中的等离子焰流,利用等离子焰流产生的高温将合金粉末与基体表面迅速加热并一起熔化、混合、扩散、凝固,形成微束等离子堆焊层。

 1副本.png 2.png

微束等离子堆焊工作原理图

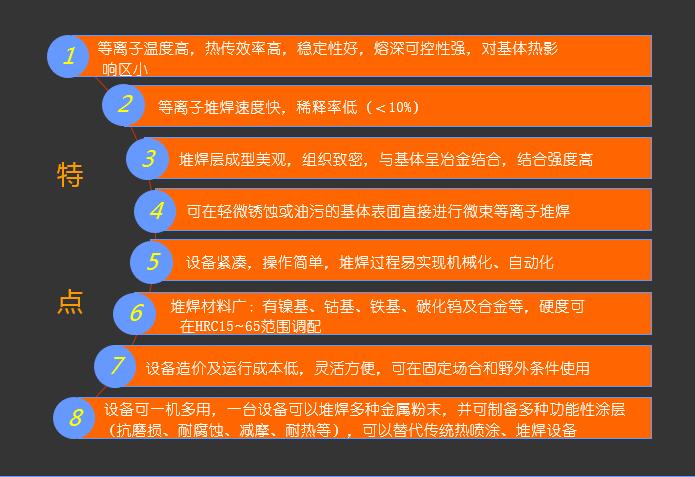

    技术特点:

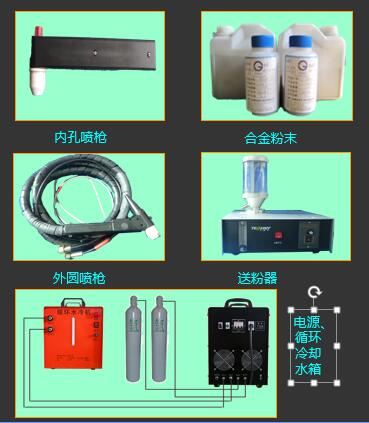

    系统组成:

     PTA-TCY-200微束等离子堆焊设备主要由等离子电源、LX-20循环冷却水箱、专用等离子堆焊枪(外圆喷枪和内孔喷枪)、SF-60精密送粉器、合金粉末等组成。

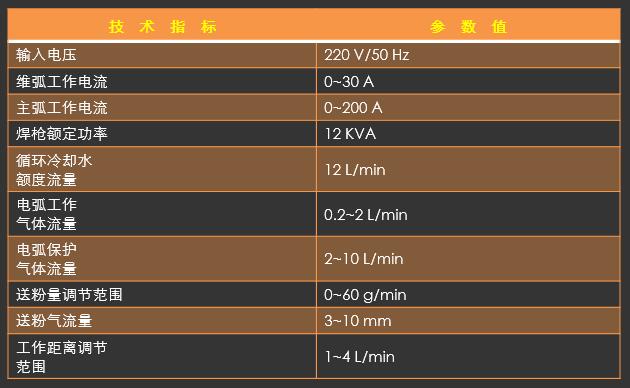

      技术参数:




     应用领域:

  •  阀门制造与维修行业:在阀门制造与维修行业中、高压阀门或耐腐蚀阀密封面堆焊钴基、镍基或铁基合金;

  • 发动机制造与维修行业:汽车发动机、机车与船舶内燃机的进、排气阀密封面 要承受高温燃气腐蚀及磨粒磨损,一般要通过微束等离子堆焊钴基或镍基合金来满足使用要求;

  • 冶金制造与维修行业:在冶金轧制工具中(如无缝钢管轧顶)堆焊含碳化物的高温耐磨耐热疲劳合金;对要求有特殊表面性能的轧辊,或磨损相当严重的易损件,采用微束等离子堆焊特种高合金硬面层;

  • 矿山机械制造与维修行业:在煤矿运输机械中,例如在运输机中部槽表面受磨损部件堆焊高硬度的高碳高铬合金;

  • 石油机械制造与维修行业:在石油钻采设备制造与维修中,在平板阀封面、钻杆接头及其他钻具上堆焊镍基耐磨合金;

  • 其他行业易损件制造与维修:在电力、水泥、采矿、物料加工等领域里,有大量受强力磨损的易损件,例如螺旋输送器、截齿等,在其工作面堆焊镍基、钴基、铁基、碳化钨及高铬合金,可大大提高易损件使用寿命。

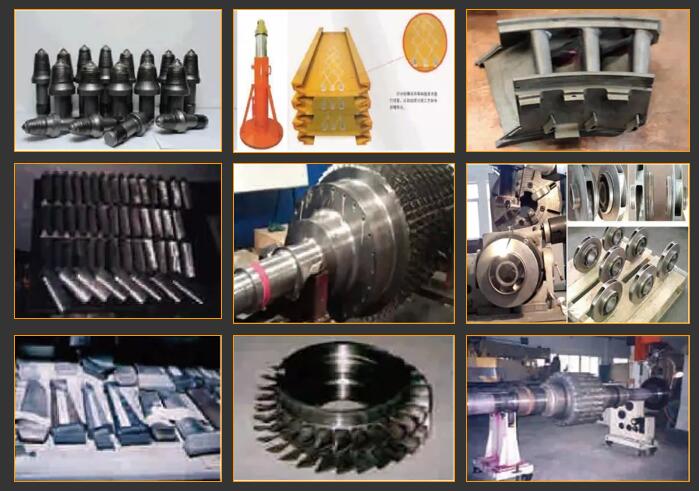

    应用实例:
